企业如何选择供氮方式

作者:林夕 来源: 日期:2021/3/16 12:54:42 人气:2851

1 序言

磁性材料中高性能MnZn铁氧体(高μi和功率铁氧体)的烧结和NdFeB等稀土永磁合金生产中的细粉碎工序都需要高纯氮气进行保护,以防止磁体(粉)在工艺过程中的氧化。

众所周知,MnZn铁氧体是由Fe、Mn、Zn的氧化物在高温烧结时产生固相反应生成的。Mn、Fe极易变价,在不同的温度和气氛(氧分压)条件下,Mn、Fe的价态是不同的,要使MnZn铁氧体达到所要求的磁性能,必须保证其中各金属离子处于特定的价态和适宜的晶体结构,除有合适的配方外,关键是应在平衡气氛条件下进行烧结,而保护气体则是实施平衡气氛烧结的基本物质条件之一。氮窑清洗仓的氮中氧含量希望在50×10-6以下,故要求氮气的纯度在99.995%以上,且对杂质气(O2、H2)的量有较严格的限制:一条年产1000吨左右的MnZn铁氧体生产线,一般氮耗量在100~120Nm3/h。

NdFeB等稀土永磁合金中的稀土金属即使是在常温条件下,也很易氧化而导致稀土永磁合金性能降低,过量氧化将使合金性能大为恶化。因为1份氧能使6份(重量)的稀土元素氧化而失去作用。以NdFeB为例,要制得N45的磁体必须保证其生产工艺环境中的氧含量≤0.01%,最终产品中的氧含量为0.09±0.02%(质量分数)

企业如何选择供氮方式

〔1〕。若用氮气作为工艺环境气体其氮气纯度必须在99.99%以上。

目前国内外大规模工业化生产稀土永磁合金的制(细)粉工序都采用一种名为“氮气流磨”的设备,它是利用高速氮气流带动物料相互碰撞而达到研磨效果的,制得的粉料粒径要求在3~5μm,有很大的表面积,极易氧化,故氮气必须是高纯级,对O2、H2等杂质气量也有严格要求。年生产100吨左右的NdFeB生产线通常要消耗60Nm3/h左右的高纯氮气。

2 磁性材料生产用氮气的技术要求

从使用着眼,氮气有四个基本参数需要注意,即纯度、流量、露点和压力,参数值因用途不同而异,供需双方为取得共识,有必要先简单介绍一下四个技术参数的概念。

2.1 纯度

纯度是氮气的一个重要技术参数,按国标氮气的纯度分为工业用氮气、纯氮和高纯氮三级,它们的纯度分别为99.5%(O2≤0.5%),99.99%(O2≤0.01%)和99.999%(O2≤0.001%)。

2.2 流量

它是指气体流动过程中,单位时间内通过任一截面的气体量。流量有两种方式来表示,即体积流量和质量流量。前者指通过管路任一截面的气体体积,后者为通过的气体质量,在气体工业中一般均采用体积流量以m3/h(或L/h)为度量单位。因气体体积与温度、压力和湿度有关,为便于比较通常所说的体积流量是指标准状态(温度为20℃,压力为0.101MPa,相对湿度为65%)而言,此时的流量以Nm3/h为单位,“N”即表示标准状态。

2.3 压力

压力有表压和绝对压力之分,工程上把大于大气压力并以大气压力为起点(零点)来表示的压力称为“表压”,把压力为零时称为“绝对压力”,在气体行业中,若无特殊说明其压力均指表压,其单位为MPa,在许多计算中,常要用“绝对压力”,它们之间有如下关系:

绝对压力=表压+大气压力

2.4 露点

它是指气体中的水份从未饱和水蒸气变成饱和水蒸气的温度。当未饱和水蒸气变成饱和水蒸气时,有极细的露珠出现,出现露珠时的温度叫做“露点”,它表征气体中的含水量,露点越低,表示气体中的含水量越少,气体越干燥。露点和压力有关,因此又有大气压露点(常压露点)和压力下露点之分。大气压露点是指在大气压力下水份的凝结温度,而压力下露点是指该压力下的水份凝结温度,两者有换算关系(可查换算表),如压力0.7MPa时压力露点为5℃,则相应的大气压(0.101MPa)露点则为-20℃。在气体行业中,若无特殊说明,所指的露点均为大气压露点。

上面简介了气体几个参数的意义,磁性材料用氮气可根据其工艺要求,提出参数的具体指标:

(1)氮气流量。流量的确定主要依据是用氮设备的类型、设备数量和生产工艺。以MnZn铁氧体烧结用氮窑为例,长窑和短窑,单板窑和双板窑,进行致密化烧结和不进行致密化烧结,调窑水平不同等用气量都有较大差别。此外,在确定氮气用量时,还应留有适当余量。

(2)氮气纯度。依据生产工艺确定,对于磁性材料一般都要求高纯氮——纯度≥99.995% ,O2和H2含量在一定范围。

(3)压力。依据设备和工艺来确定其氮气的最低压力值,然后利用调压阀调节到工艺所需压力。

(4)露点。水气也是一种氧化性气体,当然应有限制。对于磁性材料用氮而言,通常只要露点≤-60℃,即氮中水份含量≤10.7×10-6就可满足工艺要求。

磁性材料生产企业如何选择供氮方式(三)

4 供氮方式的选择

上述几种高纯氮源从氮气质量上来讲,均可满足磁性材料的用气要求,但在氮气成本上差异较大,用气量愈大,差异愈显著。企业选择何种供氮方式,应在充分了解各供气方式特点的基础上,根据本企业的产品、生产工艺、生产规模、用气设备类型、数量、资金状况、发展规划等综合考虑供氮方式和供氮规模。

4.1 NdFeB生产线

NdFeB生产线主要用氮设备为“气流磨”,根据生产规模来决定“气流磨”的类型和数量,氮气用量就依此而定了下来,目前国内生产企业除极少数生产规模很小,而采用瓶装氮外,其他各企业有的采用液氮,有的采用PSA现场制氮。

4.2 MnZn铁氧体生产线

4.2.1 真空气氛炉

以真空气氛炉为烧结设备的,因真空气氛炉是间歇式作业,一般以24h为一生产周期,单台用气量不大,且非连续均衡用气而是相对集中,短时内用气量较多,这类企业往往生产规模都不大,几乎全都采用瓶装氮气,使用灵活、方便。虽然氮气单价在各种供氮方式中是最高的,但因总用气量有限,故经济上尚能承受。

4.2.2 氮窑

以氮窑为烧结设备的,因氮窑是连续作业的设备,用气量较多,而且从趋势来看,各企业新置氮窑正向长窑和长双板窑方向发展,单台用气量一般在30~50Nm3/h。氮窑的烧结的工艺特点决定了供气的连续性,氮气的高纯性,氮量的匹配性和氮气纯度、流量、压力的稳定性和用氮气要低成本,这是氮窑供气的基本要求,显然使用瓶装氮气已不适宜。目前国内企业采用的供氮方式主要有两种,即液氮和现场制氮。

(1)液氮。使用液氮者,在企业建立之时,一般生产规模都不大,通常只有一两条窑,虽然知道现场制氮的成本最低,但由于资金或是考虑到以后的发展等原因,大都决定是先采用液氮,以后视企业情况而定。一旦企业扩能或资金情况允许,从降低生产成本着眼,大都会改用现场制氮方式,但企业若资金允许而近两年内又无扩能计划,笔者认为单台窑用气量超过30Nm3/h,还是自购PSA制氮设备制氮为佳。因与使用液氮相比,30Nm3/h制氮机组年氮费可节省约24万元,设备总投入在40万元左右,一年半左右可收回设备投资,PSA制氮机寿命可达10年,10年内可省氮费200万元。

(2)现场制氮。自购设备现场制取高纯氮,虽然一次性投资较大,但运行成本较低(0.7元/m3以内)。它与采用液氮相比,相同的用气量,每年节约的费用可在一年半以内收回设备全部投资。现场制氮的三种技术——深冷空分制氮、PSA制氮和膜分离制氮各有特点,且在不同产氮量及氮气纯度范围各有优势,已有文章

〔2〕专门对三者进行了投资价值分析,结论是氮气纯度为99.99%以上,产氮量在500Nm3/h以内,PSA制氮(加纯化)可以与深冷空分竞争。


目前国内磁性材料(MnZn铁氧体)生产企业采用现场制氮又有两种方式即深冷空分制氮和PSA制氮(加纯化)。

①深冷空分制氮。这类企业建立于90年代前,建立时就有相当规模,从经济角度来看不宜采用液氮,而当时深冷空分制氮又是国内唯一的工业化制氮技术,加之资金条件能允许,故采用了深冷空分制氮。限于当时的生产规模,制氮设备的产氮量均在200Nm3/h以下。设备能耗高,故障率高,要定期大修。进入90年代中期,由于新的制氮技术——PSA制氮在国内迅速发展和推广应用,它显示了许多独特的优点,故愈来愈受到中小型氮气用户的欢迎。

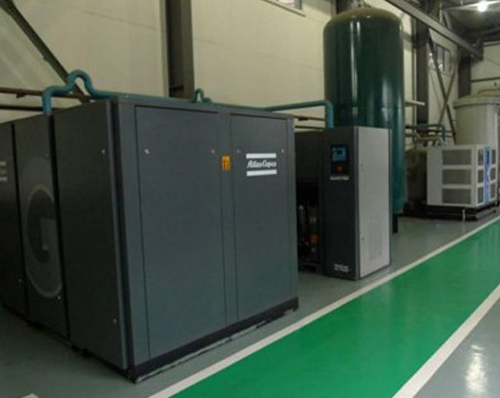

②PSA制氮。PSA制氮和氮气纯化相组合制取高纯氮采用的是下面的工艺流程和设备配置:

液氮贮罐是任何磁性材料企业现场制氮都必须配备的,它的作用是在设备正常维护(如空压机换油和空气净化设备的滤芯清洗或更换)时的短时停机或设备偶发故障的停机维修时保证供气的连续性的备用措施。此工艺制取的高纯氮气质量完全可与液氮相比。配备了液氮贮罐,用户已无供气的后顾之忧,实践也充分证明了这点。

企业一旦决定采用现场制氮,应明确技术要求,对供应商进行考察和全面评估,择优而廉者选之。

5结论

(1)明确对氮源的要求是选择供氮方式的前提。

(2)熟悉各种氮源的特点是选择供氮方式的基础。

(3)用氮量在30Nm3/h以上时,选择现场制氮比较经济,用气量越大,效益越显著。

(4)用氮量在500Nm3/h以下时,PSA高纯制氮机组现场是最佳选择。
